Łożyska igiełkowe to niewielkie, ale bardzo wytrzymałe elementy toczne przeznaczone do pracy w układach, w których występują wysokie obciążenia i ograniczona przestrzeń montażowa. Ich budowa opiera się na długich, smukłych wałeczkach, czyli igiełkach, które tworzą dużą powierzchnię kontaktu z bieżnią. Dzięki temu łożysko może przenosić znaczną siłę promieniową, zachowując jednocześnie mały przekrój i zwartą konstrukcję.
W zastosowaniach technicznych łożyska igiełkowe montuje się między innymi w przekładniach, reduktorach, wałkach roboczych, maszynach rolniczych, elektronarzędziach, systemach transportowych oraz mechanizmach napędowych. Pełnią funkcje stabilnego podparcia wału, zmniejszają tarcie między współpracującymi elementami i pomagają przenosić obciążenia promieniowe.
Łożyska igiełkowe sprawdzają się przede wszystkim w miejscach, gdzie występują obciążenia promieniowe, a jednocześnie nie ma miejsca na zastosowanie większego łożyska. Dobrze dobrany element pozwala utrzymać płynną pracę wału, ograniczyć zużycie współpracujących części i poprawić trwałość całego mechanizmu. To rozwiązanie techniczne często wybierane przy naprawach maszyn, modernizacjach układów napędowych oraz wymianie zużytych części w urządzeniach pracujących pod stałym obciążeniem.
Przy doborze należy uwzględnić średnicę wału, średnicę gniazda, szerokość łożyska, prędkość obrotową, sposób smarowania, temperaturę pracy oraz charakter obciążenia. Ważnym jest, czy dana konstrukcja wymaga zastosowania pierścienia wewnętrznego, czy może pracować bezpośrednio na odpowiednio przygotowanej powierzchni wału. Jeżeli wał pełni funkcje bieżni, jego powierzchnia musi być twarda, równa i odporna na zużycie. W przeciwnym razie igiełki mogą szybko doprowadzić do powstania luzu, hałasu i uszkodzenia całego układu.

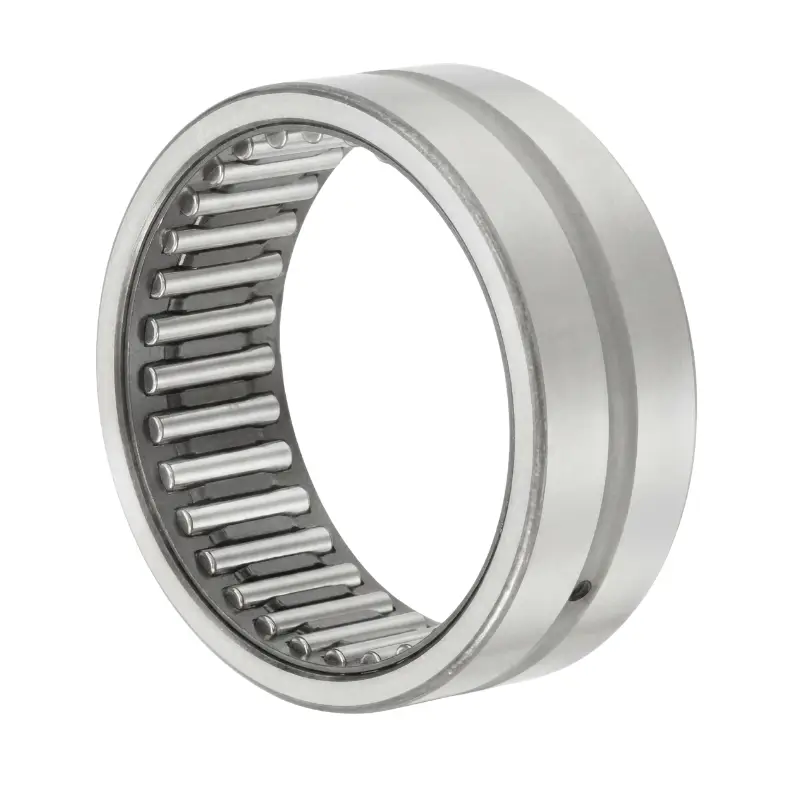

Standardowe łożyska igiełkowe stosuje się w wielu maszynach i urządzeniach, w których konieczne jest przenoszenie obciążeń promieniowych przy zachowaniu zwartej konstrukcji. W zależności od wykonania mogą występować z pierścieniem zewnętrznym, z pierścieniem wewnętrznym lub bez niego. Dobór konkretnej wersji zależy od konstrukcji wału, jakości powierzchni roboczej, rodzaju oprawy oraz warunków pracy.
Wariant z pierścieniem wewnętrznym jest korzystny, gdy wał nie ma odpowiednio przygotowanej powierzchni pod bieżnię. Pierścień zapewnia właściwą powierzchnię toczenia i pomaga uzyskać stabilną pracę igiełek. Z kolei konstrukcje bez osobnego pierścienia wewnętrznego pozwalają zmniejszyć średnicę zabudowy, ale wymagają, aby bieżnie na wale były wykonane z odpowiednią dokładnością i twardością.

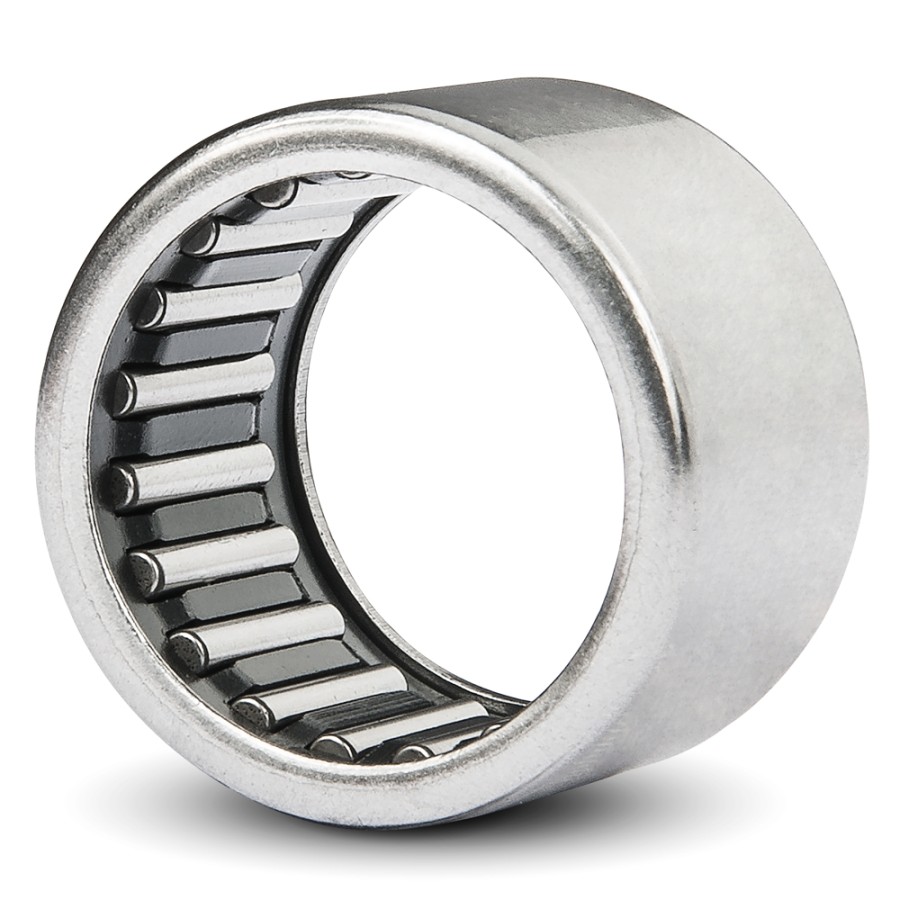

Cienkościenne łożyska igiełkowe są przeznaczone do miejsc, w których przestrzeń montażowa jest szczególnie ograniczona. Mają niewielką wysokość przekroju, a jednocześnie zachowują wysoką nośność w kierunku promieniowym. Dzięki temu dobrze sprawdzają się w zwartej zabudowie, lekkich przekładniach, mechanizmach sterujących, urządzeniach warsztatowych, obudowach technicznych oraz konstrukcjach, w których liczy się oszczędność miejsca.
Przy montażu cienkościennych łożysk trzeba zwrócić uwagę na dokładność gniazda. Zbyt duże odkształcenie oprawy może zmienić luz roboczy i pogorszyć warunki pracy elementów tocznych. W tego typu konstrukcjach bardzo ważnym jest, by zadbać o czystość montażu, właściwe smarowanie i prawidłowe pasowanie. Nawet niewielkie zabrudzenia mogą skrócić żywotność łożyska, szczególnie gdy element pracuje z dużą prędkością lub pod zmiennym obciążeniem.
Złożenia igiełkowe to kompaktowe zestawy igiełek prowadzone w koszyku lub w określonym układzie montażowym. Nie mają klasycznych pierścieni łożyskowych, dlatego pracują bezpośrednio z powierzchnią wału i obudowy. Takie rozwiązanie pozwala uzyskać minimalną wysokość zabudowy oraz bardzo dobrą sztywność całego układu. Stosuje się je tam, gdzie konstruktor lub serwisant chce maksymalnie ograniczyć wymiary elementu przy zachowaniu odpowiedniej nośności.
W zależności od konstrukcji złożenia mogą różnić się liczbą igiełek, rodzajem koszyka, szerokością oraz zakresem dopuszczalnych obciążeń. W wybranych rozwiązaniach stosuje się pełną liczbę igiełek, aby zwiększyć powierzchnię styku i poprawić zdolność przenoszenia sił. Taki układ może zapewniać dużą nośność, ale wymaga właściwego smarowania i odpowiednio przygotowanych powierzchni współpracujących.
Dobór łożyska igiełkowego warto rozpocząć od sprawdzenia podstawowych wymiarów, czyli średnicy wewnętrznej, średnicy zewnętrznej oraz szerokości. Same wymiary starego elementu nie zawsze jednak wystarczą, ponieważ o trwałości łożyska decydują również warunki pracy całego mechanizmu.
Przed zakupem należy zwrócić uwagę przede wszystkim na:
Znaczenie ma także sama konstrukcja łożyska. Większa liczba elementów tocznych może poprawić nośność, ale nie zawsze będzie najlepszym wyborem przy wyższych obrotach. Wariant z koszykiem lepiej prowadzi igiełki i może korzystniej pracować przy większej prędkości, natomiast rozwiązanie z większą liczbą igiełek sprawdzi się tam, gdzie najważniejsze jest przenoszenie większych sił.
Dlatego przed zakupem warto porównać nie tylko oznaczenie łożyska, ale również realne warunki pracy maszyny. Innego rozwiązania będzie wymagał mechanizm pracujący w suchym i czystym otoczeniu, a innego układ narażony na pył, wilgoć, drgania lub okresowe przeciążenia.
Łożyska igiełkowe stosuje się między innymi w przekładniach, reduktorach, wałkach roboczych, maszynach rolniczych, elektronarzędziach, urządzeniach przemysłowych, systemach transportowych i mechanizmach napędowych.
Łożysko igiełkowe ma elementy toczne w formie cienkich wałeczków, a łożysko kulkowe wykorzystuje kulki. Konstrukcja igiełkowa lepiej sprawdza się przy dużych obciążeniach promieniowych i małej przestrzeni montażowej.
Pierścień wewnętrzny zapewnia odpowiednią powierzchnię toczenia dla igiełek. Jest potrzebny szczególnie, gdy wał nie ma wystarczająco twardej, równej lub dokładnie wykonanej powierzchni pod bieżnię.
