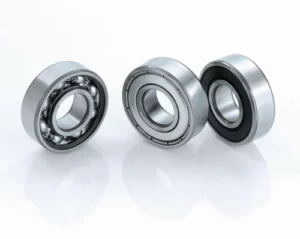

Łożyska kulkowe należą do najczęściej stosowanych elementów tocznych w technice maszynowej. To właśnie od poprawnie dobranego łożyska zależy jakość pracy maszyny, temperatura układu, żywotność podzespołów oraz ograniczenie przestojów serwisowych. Dlatego w MARPOL podchodzimy do tej kategorii nie jak do zwykłych części zamiennych, ale jak do elementów decydujących o niezawodności całego mechanizmu.
W naszej ofercie znajdziesz łożyska kulkowe do zastosowań przemysłowych, rolniczych, warsztatowych i motoryzacyjnych. Nasz asortyment obejmuje rozwiązania do lekkich i średnich napędów, urządzeń pomocniczych, silników elektrycznych, przekładni, rolek, wentylatorów, pomp, maszyn produkcyjnych, maszyn rolniczych oraz wielu konstrukcji, w których wymagane jest niskie tarcie i pewne prowadzenie ruchu.
Podstawowa budowa łożyska kulkowego jest prosta, ale bardzo skuteczna. Elementami roboczymi są kulki poruszające się pomiędzy bieżnią pierścienia wewnętrznego i zewnętrznego. Dzięki punktowemu kontaktowi elementu tocznego z bieżnią łożyska kulkowe osiągają niskie opory ruchu, dobrze radzą sobie z wysokimi prędkościami obrotowymi i wymagają stosunkowo niewielkiej przestrzeni montażowej. W zależności od wykonania mogą przenosić obciążenia promieniowe, osiowe albo kombinowane.
Ich uniwersalność wynika z dużej liczby odmian konstrukcyjnych. Inne łożysko sprawdzi się w prostym silniku elektrycznym, inne w osi pracującej pod kątem, a jeszcze inne w układzie, w którym dochodzi do niewspółosiowości wału i oprawy. Właśnie dlatego w pierwszej kolejności należy określić parametry pracy: prędkość, temperaturę, obciążenie, sposób smarowania, poziom zanieczyszczeń, dokładność prowadzenia oraz dostępne miejsce zabudowy.
Prawidłowy dobór zaczyna się od rozpoznania rodzaju obciążenia i sposobu pracy układu. Poniżej omawiamy typy łożysk dostępne w naszej ofercie.

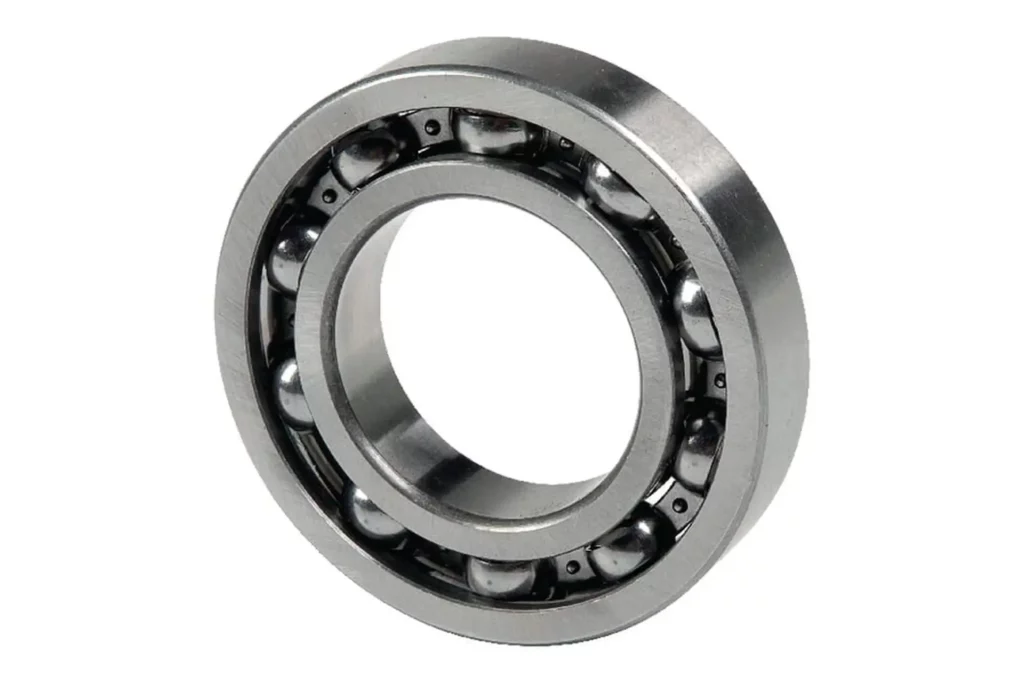

Łożyska kulkowe proste to najbardziej uniwersalna odmiana łożysk tocznych. Najczęściej stosuje się je tam, gdzie dominują obciążenia promieniowe, a obciążenia osiowe występują dodatkowo i nie przekraczają dopuszczalnych wartości dla danego rozmiaru. Ich zaletą jest prosta budowa, szeroka dostępność wymiarów, dobra praca przy wysokich obrotach oraz łatwy montaż. Spotkasz je w silnikach, wentylatorach, pompach, elektronarzędziach, rolkach transportowych, przekładniach pomocniczych i wielu typowych maszynach.
Łożyska kulkowe skośne są przeznaczone do pracy z obciążeniami kombinowanymi, czyli jednocześnie promieniowymi i osiowymi. Charakterystyczny kąt działania sprawia, że łożysko może skutecznie przejmować siły osiowe w jednym kierunku, a w odpowiednim układzie montażowym także w obu kierunkach. Stosuje się je w maszynach, w których ważna jest sztywność, dokładność prowadzenia i kontrola luzu osiowego.
Łożyska kulkowe wahliwe stosuje się tam, gdzie występuje ryzyko niewspółosiowości wału względem oprawy. Ich konstrukcja pozwala kompensować pewne odchylenia osiowe bez generowania nadmiernych naprężeń na bieżniach. To rozwiązanie przydatne w długich wałach, konstrukcjach podatnych na ugięcia, urządzeniach z mniej sztywną ramą oraz w maszynach, w których idealne ustawienie współpracujących elementów jest trudne do utrzymania.

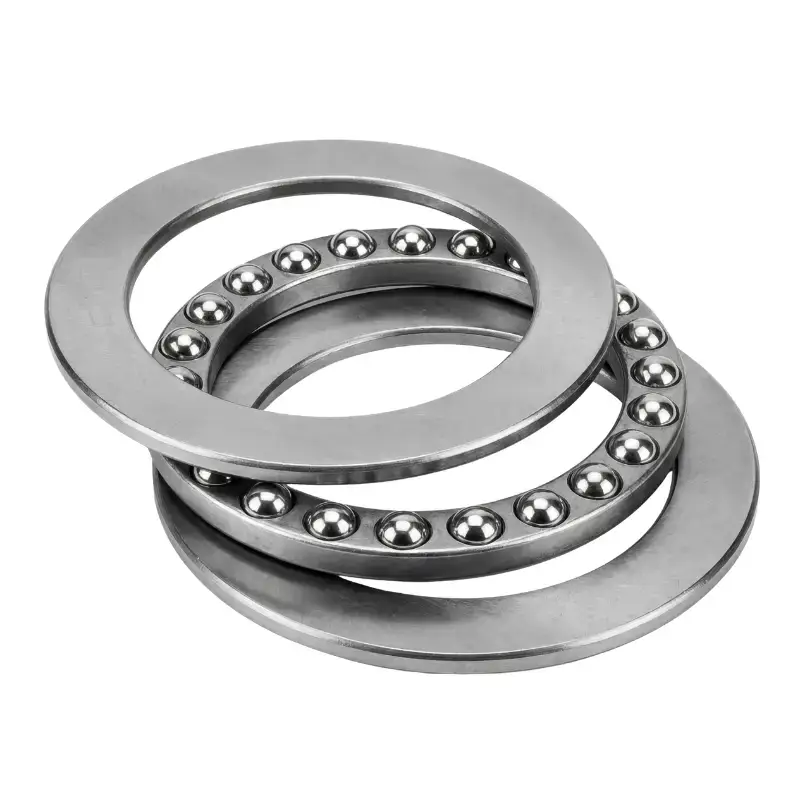

Łożyska kulkowe wzdłużne są przeznaczone głównie do przenoszenia obciążeń osiowych. Ich budowa różni się od typowych łożysk promieniowych, ponieważ elementy robocze pracują w taki sposób, aby przejmować siły działające wzdłuż osi wału. Stosuje się je w mechanizmach śrubowych, obrotnicach, stołach, dociskach, zespołach regulacyjnych oraz układach, w których obciążenie promieniowe nie jest dominujące.
Łożyska samonastawne są chętnie wykorzystywane w maszynach rolniczych, przenośnikach, wentylatorach, prostych układach napędowych oraz konstrukcjach, w których liczy się szybki montaż i tolerancja na niewielką niewspółosiowość. Często współpracują z oprawami, dzięki czemu tworzą praktyczne zespoły łożyskowe gotowe do zabudowy. Ich konstrukcja ułatwia ustawienie wału i ogranicza ryzyko uszkodzeń wynikających z niedokładnego osiowania.
Najpewniejszą metodą doboru łożyska kulkowego jest połączenie oznaczenia katalogowego z oceną rzeczywistych warunków pracy. Sam wymiar nie zawsze wystarczy, ponieważ ta sama seria łożysk może występować w kilku odmianach wykonania.
Przy doborze łożyska warto sprawdzić:
Warto pamiętać, że ta sama seria wymiarowa może występować w różnych odmianach.
Do najczęściej stosowanych rodzajów należą łożyska kulkowe proste, skośne, wahliwe, wzdłużne oraz samonastawne. Każdy typ ma inne zastosowanie i powinien być dobrany do obciążenia, prędkości, sposobu montażu oraz warunków pracy.
Do maszyn rolniczych warto wybierać łożyska odporne na pył, wilgoć, zmienne obciążenia i intensywną pracę sezonową. Często stosuje się warianty uszczelnione, samonastawne lub współpracujące z oprawami łożyskowymi.
Do obciążeń osiowych najlepiej dobierać łożyska przeznaczone do przenoszenia sił działających wzdłuż osi wału, na przykład łożyska kulkowe wzdłużne lub odpowiednio dobrane łożyska kulkowe skośne. Wybór zależy od kierunku i wartości obciążenia.
